磁翻板液位計原理:
     磁翻板液位計是一種在生產罐區被大量使用的液位測量儀表，磁翻板液位計原理表述如下：

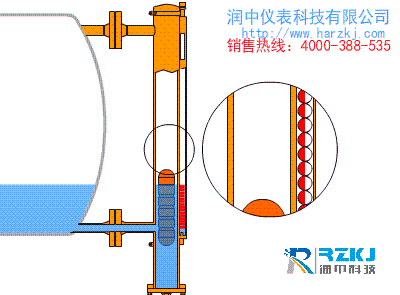

磁翻板液位計有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器;這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降;這時候我們并不能看到液位，所以腔體的外面裝了一個翻板(翻柱)顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻板(翻柱)顯示器，推動磁翻板(翻柱)翻轉180°;由于磁翻板(翻柱)是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。

磁翻板液位計簡便易用，具有以下突出特點和優點：
1、以浮子為感測元件，利用磁鋼驅動翻片指示，因此無需能源輔助;
2、通過高密封、防泄漏等技術措施，磁翻板液位即使在低溫、高溫、高壓、強腐蝕等各種惡劣的環境下，也能安全可靠工作;
3、因?yàn)榇欧逡何挥?jì)的兼容性高，所以一直以來在工業生產中都得到了**的應用，是槽、罐等容器液位測量中的理想之選。


磁翻板液位計的結構由浮筒（主導管）、磁浮子、磁翻板（磁翻柱）、指示器、排污閥、連接法蘭等組成。如下圖所示：

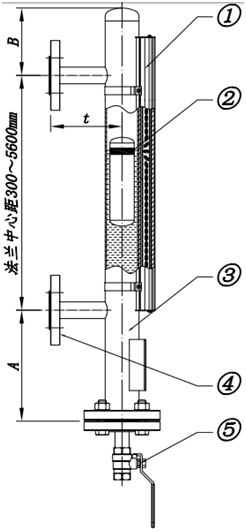

磁翻板液位計結構圖

①指示器；②磁浮子；③浮筒；④連接法蘭；⑤排污閥

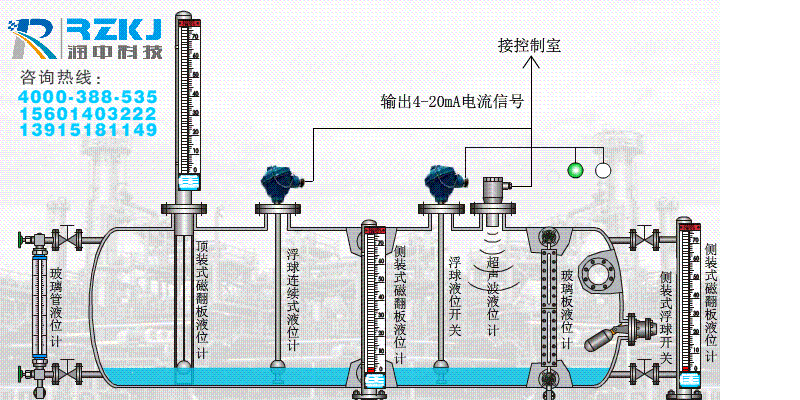

控制型液位計是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警;遠傳型是在磁翻板液位計的基礎上增加了4~20mA變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。通過本文關于磁翻板液位計原理及動畫的說明，可以清楚地了解到磁翻板液位計工作原理及結構。
