3051壓力變送器安裝
在安裝使用智能3051壓力變送器前應詳細閱讀產品樣本及使用說明書，安裝時壓力接口不能泄露，確保量程及接線正確。壓力傳感器及變送器的外殼一般需接地，信號電纜線不得與動力電纜混合鋪設, 傳感器及變送器周圍應避免有強電磁干擾。

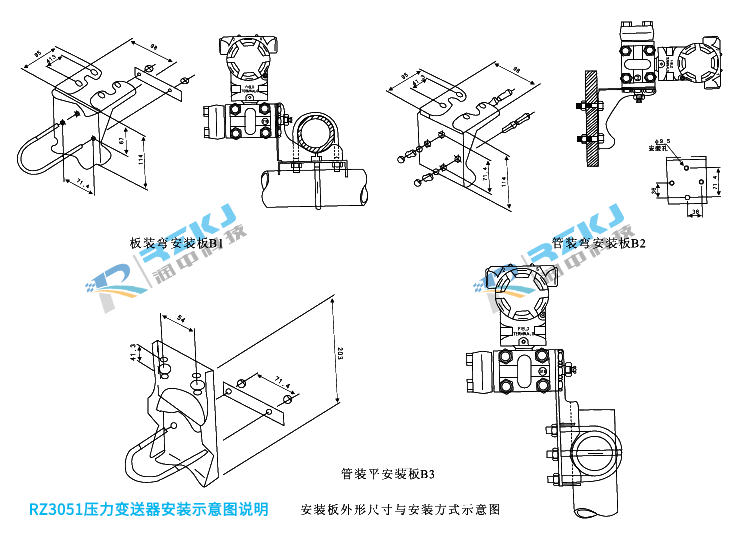

3051壓力變送器安裝使用圖
1、安裝前仔細閱讀產品仿單，準確接線，留意產品不得發生接線錯誤。
2、變送器應安裝在透風、干燥、無蝕、陰涼及溫度變化較小之處。如露天安裝應加防護罩，避免陽光直照和雨淋，以避免產品機能降低或泛起故障。
3、嚴禁隨意摔打、沖擊、拆卸、強力夾持或用尖利的用具捅引壓孔或金屬膜片。
4、留意保護產品引出電纜，電纜線接頭處務必密封，以免進水或潮氣影響整機機能及壽命，變送后端子引線要保證和大氣良好導通。
5、安裝時應在3051壓力變送器和介質之間加載壓力截止閥，以便檢驗和防止取壓口堵塞而影響丈量精度，在壓力波動范圍大的場合還應加裝壓力緩沖裝置。
6、丈量蒸汽或其它高溫介質時，留意不要使3051壓力變送器的工作溫度超限，必要時，加引壓管或其它冷卻裝置連接。
7、丈量液體介質時，在加壓前一定要用截止閥排凈管道內的空氣，防止因為壓縮空氣所產生的高壓導傳感器過載。
8、禁止超指標過載，超指標過載造成的敏感膜損壞不在三包范圍。
9、隔爆型變送器在危險場所使用時，變送器的殼蓋必需擰緊，為確保使用安全，應嚴格遵守安全規程，**不答應在通電時打開變送器殼蓋。
10、本質安全型變送器必需配用安全柵才能在有爆炸性混合物的危險場所使用。安全柵應符合GB3836.4-2000《爆炸性氣體環境用電氣設別第4部門本質安全型》的劃定，并經有關防爆部分進行防爆實驗并取得防爆合格證。

3051壓力變送器怎么接線
附：怎樣使用HART375手操器對羅斯蒙特3051壓力變送器進行組態？
羅斯蒙特3051系列壓力變送器采用HART協議進行通訊，該協議使用了工業標準Bell202頻移調制（FSK）技術。在模擬輸出上疊加高頻信號可以進行遠程通訊。羅斯蒙特采用該技術，能在不影響回路完整性的的情況下，實現同時通訊和輸出。如何使用HART協議對3051型壓力變送器進行組態，能保證測量儀表設備穩定準確運行。
3051C 或其它壓力變送器與HART375手操器的接線現場可接在表的電源端子處，控制室可接在信號端子處?；芈冯娮钁ＷC在250～1000Ω 的范圍內。
打開電源開關，等待HART375進入主菜單畫面，此界面有五個選項欄，分別為：HART應用、現場總線應用、手操器設置、與PC通訊和寫字板。
這款3051變送器采用采用兩線制接法，即電源線與信號是同一條線，4～20mA信號，如果不遠傳只需接24V電壓+，-，如果需要遠傳需要組成回路，比如24V+接壓力表+，壓力表-接4～20mA+，4～20mA-接24V-就可以。

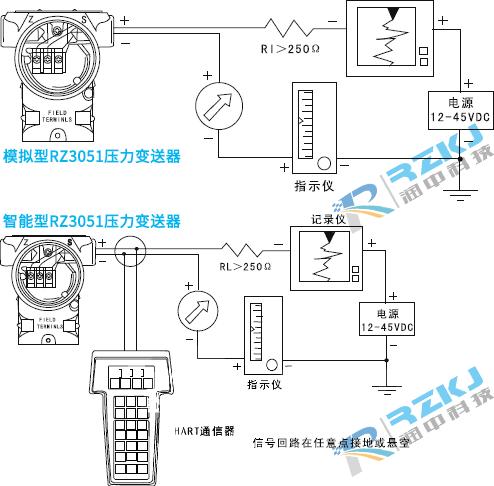

3051壓力變送器接線圖


技術指標
智能型RZ3051壓力變送器采用國內技術生產的高精度、小型化智能儀表，采用技術成熟的電容傳感器，具有長期穩定性好，可靠性高的特點。通過數字技術，對傳感器的溫度和非線性進行補償，大大的提高了傳感器的精度和量程比范圍。變送器可配HART通訊接口，可通專門為之配備的組態調試系統在計算上進行測試、組態、標定，也可用專門為之配備的HART375手操器在現場進行組態和校正。適用于各類液體、氣體和蒸汽的壓力、差壓、絕壓的測量，它雖然不是羅斯蒙特壓力變送器，但具有國內技術相媲美的質量。

技術性能
·使用對象：液體、氣體或蒸汽
·測量范圍：見選型規格表
·輸出信號：4～20mAVDC.疊加HART協議數字信號
·供電電源：外部供電24VDC.（電源范圍12V～45V）
性能指標
（在無遷移、316不銹鋼隔離膜片及其他標準測試條件下）
·量程比：40：1
·精度：量程為3、4、5
·在量程比為1：1到10：1時，為調校量程的±0.1%
·在量程比為10：1到40：1時，為±0.05（1+0.1URL/量程）%量程
·量程為6、7、8、9、0
·在量程比為1：1到10：1時，為調校量程的±0.15%
·在量程比為10：1到40：1時，為±0.075（1+0.1URL/量程）%量程
·穩定性:大量程范圍的±0.15%/6個月 。
·溫度影響：零點溫度誤差為大量程的±0.25/55℃；包括零點和量程的總溫度誤差為大量程的±0.5/55℃
·注意：對于量程3、9、0溫度影響誤差加倍
·靜壓影響：（DP型在線性輸出時）零點誤差:加靜壓10MPa，量程4、5的零點誤差為大量程范圍的±0.25%，量程3、6、7、8的零點誤差為大量程范圍的±0.5%。這是系統誤差,安裝前可按實際靜壓調校變送器零點，消除這個誤差。（HP型在線性輸出時）零點誤差:加靜壓31.2MPa，零點誤差小于大量程范圍的±2.0%。這是系統誤差，安裝前可按實際靜壓調校變送器零點,消除這個誤差。
·電源影響：小于輸出量程的0.005%/V。
·振動影響：在任意軸向上，頻率為200Hz，引起的誤差為大量程范圍的±0.05%／g。
·負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
·安裝位置影響：大可產生不大于0.25kPa的零點誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。


結構指標
1.接液件材料
·隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾和鉭；
·排氣/排液閥：316不銹鋼、哈氏合金C和蒙乃爾；
·法蘭和接頭：316不銹鋼、哈氏合金C、蒙乃爾；
·O形圈：氟橡膠、丁腈橡膠、乙烯-丙烯；
2.非接液件材料
·灌充液體：硅油或氟油；
·螺栓：碳鋼鍍鋅；
·電氣殼體：低銅鋁合金
·O形圈：丁腈橡膠；
·涂層：聚脂環氧樹脂；
3.引壓連接件
·法蘭引壓口1/4-18NPT（錐管螺紋）；
·接頭引壓口1/2-14NPT（錐管螺紋）；
·電氣連接：用1/2-14NPT帶螺紋端導線管。
·重量：約3.5g（不包括選件）。
