磁翻板液位計如何通過控制開關實現高低液位報警的功能
發表時間：2018-06-05 ??點擊次數：2327? 技術支持：1560-1403-222
磁翻板液位計，是以磁浮子為測量元件，通過磁磁耦合效應來驅動翻柱表現，無需動力，其基本型號亦不需要附加電力，即可實現儀表的現場顯示。實用于高溫到低溫、真空到高壓等種種情況，是石油、化工等產業部分的理想液位測量設備。不過在生產過程中我們經常會需磁翻板液位計可以實現高低液位的報警功能，來控制液位高低液位的控制，達到生產的正常穩定地進行，如何使磁翻板液位計達到這到這樣的報警功能呢？

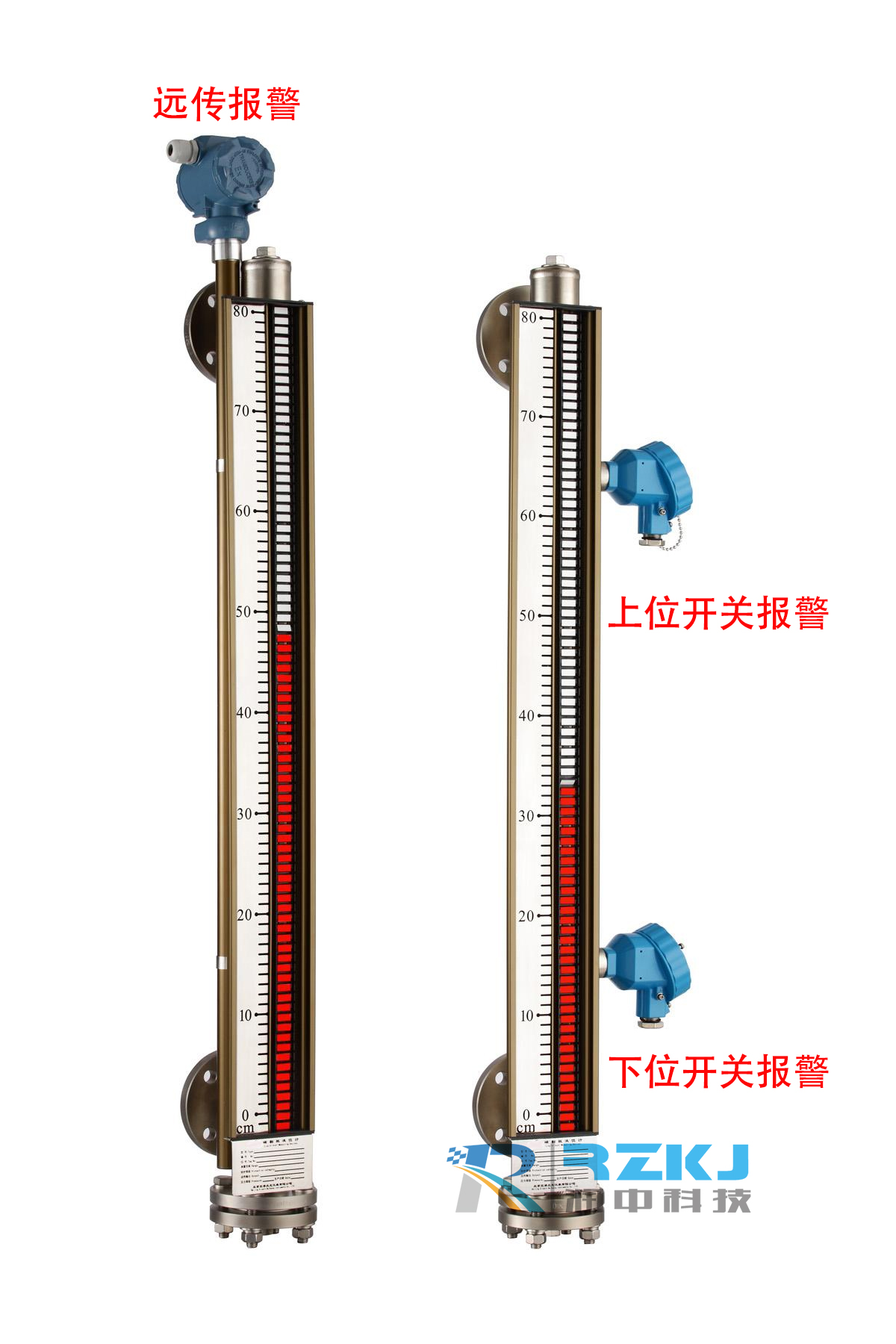

高低位報警磁翻板液位計以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。用戶可以在磁翻板液位計的主管道上由用戶設定上、下限位置安裝控制器，這種控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。開關由干簧管及電路模塊組成，結構緊湊、堅固耐用。按用途它可分為普通液位控制開關，帶保持（記憶）型液位控制開關和高溫帶保持（記憶）型控制開關。這兩種控制開關的功能的實現，需要同時配置外接24VDC的電源供給。
該液位控制開關以捆綁的形式固定在UHZ型磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出，若是新型的報警開關還能將引信號保持，直到返回感應信號到達時才釋放，因此可方便地與各類儀表配套使用，從而達到控制及報警的目的。
對于有一些客戶的特殊的現場要求，可能報警的開關點不僅僅是一個或兩個點，有可能是多點報警，可以通過過在每個磁翻板液位計配多個報警開關實現，其原理與單個報警點一樣。如此，我們就能通過報警開關就可以實現液位高低位報警，其報警信號輸出一個標準的開關量信號，以此開關量信號控制外部加料設備的開啟與關閉，來自動控制罐體內的液位值得高低。
