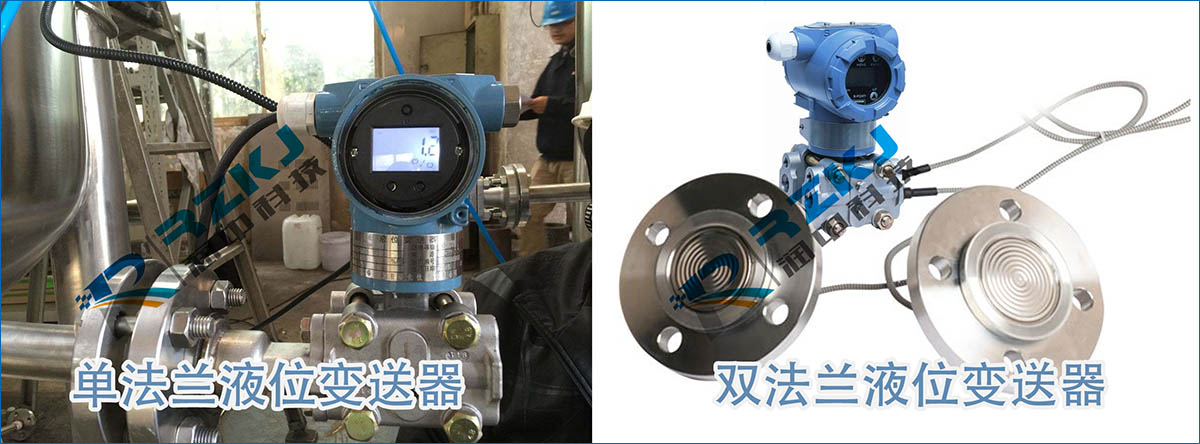

在液位測量領域，目前的測量的技術手段與測量設備有很多種。現在還沒有一種液位儀表可以測量所有工況條下的液位數據，局限于各種測量環境與需求的差異，對于液位儀表的選擇工作就顯得尤為重要。在化工生產整個過程中，會存在各種各樣的特殊性質的測量介質，這種情況下通常采用的普通差壓液位變送器來測量就無法勝任，原因在于這些特殊的介質由于存腐蝕性或者沉淀，或者附著，結晶，導致膜片或其他元器件堵塞和損壞，無法測量到準確液位，甚至無法工作。這種情況下，采用雙法蘭差壓液位變送器就是成為一個很的選擇方案。不過因?yàn)殡p法蘭差壓液位變送器往往在成本上投入較大，比一般液位計產品要貴很多，這樣就研究出了一個相對來說性價比更高一點的替代方案，但又不影響測量效果，這就是本文要介紹的單法蘭差壓液位變送器，在通常情況下，采用單法蘭差壓液位變送器的方案會比雙法蘭差壓液位變送器要節省約40%的成本。


1、在不同液位測量中的替代和安裝
雙法蘭差壓液位變送器一般用于密閉容器的液位測量上。而在正常情況下，液位不會到達容器頂部，這樣就為單法蘭差壓液位變送器代替雙法蘭差壓液位變送器提供了可能性。在不同的介質和環境下，單法蘭差壓液位變送器替代雙法蘭差壓液位變送器的安裝方式是不同的，有代表性的有以下兩種：

①對于中溫以下無腐蝕或含有雜質顆粒的介質
在這種介質下，用單法蘭液位變送器(無毛細管)來替代雙法蘭毛細管差壓液位變送器。

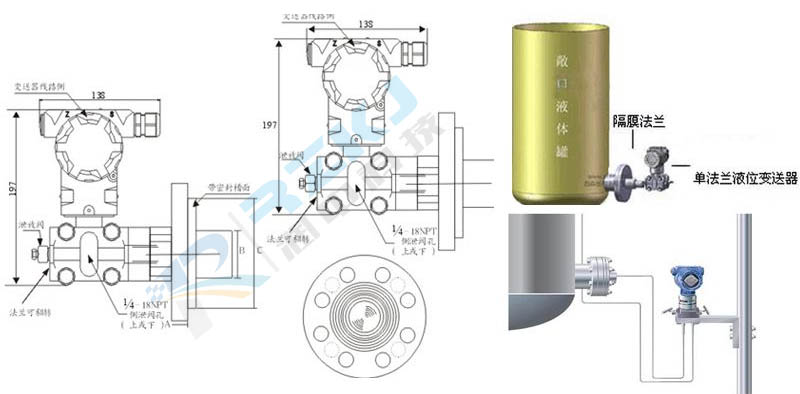

a、在常溫下，單法蘭液位變送器的正壓室凸法蘭與容器的低端法蘭相連，將容器的高端法蘭用盲板堵死。在容器頂部做一取壓口，用導壓管與單法蘭液位變送器的負壓室相連。變送器的量柱為：L=H×ρ；零點遷移量為:L0=h×ρ；在低液位時，作用于變送器的靜壓為:△P0=h×ρ；在高液位時，作用于單法蘭液位變送器的靜壓為:△P=H×ρ+h×ρ。這些公式中H為高液位和低液位的高度差；h為低液位到變送器低端法蘭中心線的高度；ρ為容器內介質的密度。

b、在中溫度下，將在容器頂部的取壓管與變送器之間加一隔離罐，加裝隔離液，這樣就避免了對單法蘭液位變送器的損壞。單法蘭液位變送器的量程不變，零點遷移量為:L0=h×ρ－h(huán)0×ρ0，公式中h0為隔離液高度；ρ0為隔離液密度。


②對于腐蝕性強、黏度大的介質及高溫介質
在這種情況下，用單法蘭差壓液位變送器(帶毛細管)來替代雙法蘭差壓液位變送器。
a、在常溫下，將單法蘭遠傳差壓液位變送器帶毛細管的法蘭與容器的低端法蘭連接，從容器頂部取一導壓管與變送器負壓室相連。單法蘭差壓液位變送器的量程為L(zhǎng)=H×ρ；零點遷移量為L(zhǎng)0=h×ρ+h1×ρ1；在低液位時，作用于變送器的靜壓為△P=h×ρ+h1×ρ1；在高液位時，作用于變送器的靜壓為△P=H×ρ+h×ρ+h1×ρ1，公式中的h1為單法蘭差壓液位變送器正壓室中心線相對容器低端法蘭中心線高度；ρ1為單法蘭差壓液位變送器毛細管內介質密度。

b、在高溫下，在變送器與取壓管中間加裝隔離罐，以避免高溫對變送器的損壞。注意，這時所選用的隔離液為在此溫度下不沸騰的介質。變送器的量程不變，零點遷移量為:L0=h1×ρ1+h×ρ-h0×ρ0。

在不同的介質和環境下，用單法蘭差壓液位變送器替代雙法蘭毛細管差壓液位變送器進行液位測量，需根據溫度高低、腐蝕性強弱、黏度大小等因素來選擇安裝連結的方式，并加裝相應的設施。
