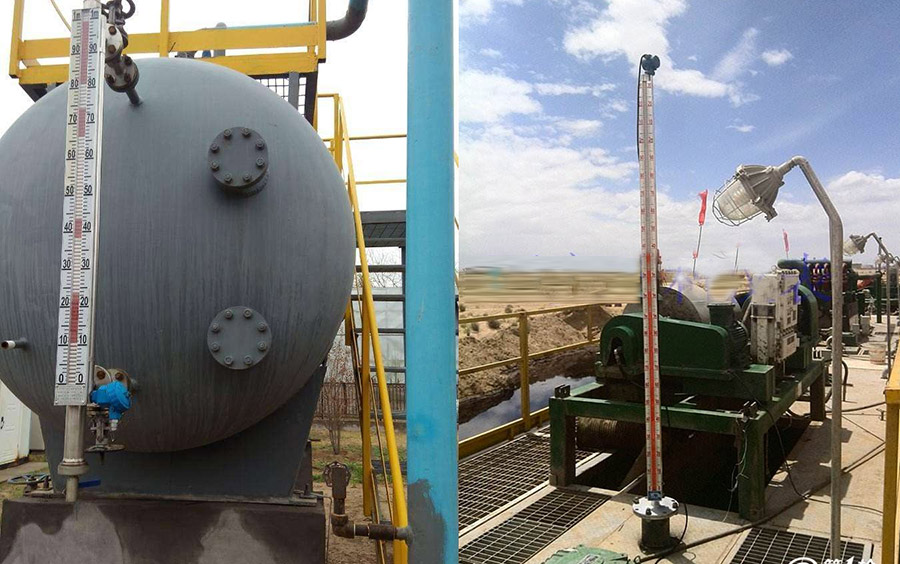

磁翻板液位計是根據國內外同類產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。磁翻板液位計有兩種安裝方式，即頂裝式和側裝式，其工作原理相同，但產品的結構有一些不同，所適合的測量容器也不一樣，本文就這兩種不同的安裝方式作一個比較與說明。

　　 安裝頂裝式磁翻板液位計應注意的問題:
  對地埋罐，或粘度較大的液體介質，以及不適宜側面開孔及側面安裝空間很少的容器的液位連續測量一般選用頂裝磁翻板液位計，它**應用于油庫、地下儲罐、槽等容器液位測量。
  頂裝式磁翻板液位計一般分為上下兩部分，上部安裝在容器的頂部，下部安裝在容器內，由法蘭與容器的法蘭連接。液位計下部分導管內浮子由連桿與上部導管內的磁性浮球連成一體。當液位變化時，浮子帶動磁性浮球在導管內上下移動，驅動顯示面板內的翻片翻轉指示出液位。

　　頂裝磁翻板液位計與罐體的連接部分一般選配DN80或DN100法蘭連接，通常DN80和DN100就足夠了。如果覺得牢固性不夠可根據實際情況選配更大規格的連接法蘭。頂裝式磁翻板液位計在安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不受到損壞。在磁翻板液位計還可以配上有關的配件，使之具有報警和控制信號輸出和液位數據遠傳等功能。

　　安裝側裝式磁翻板液位計時應注意的問題:
液位及磁力翻轉儀的技術影響。例如，在測量一個10米高的液位儲罐時，如果直接選擇制作一個10米長的磁性翻轉板液位計，**個產品會非常笨拙;其次，運輸不便，建議采用合理的分割處理，以免出現技術誤差(盲區影響)。磁力翻轉計的優點是可以單獨安裝。也就是說，把10米分成兩段或三段，用法蘭把它們連接起來。這將是方便的運輸和成本將大大降低。用戶收到貨物后，只需要用普通工具將三節之間的法蘭連接起來即可。關于防腐蝕和滲漏，我們也考慮了。根據具體問題，磁腳板液位計可配備電遠程傳輸，輸出4-20ma標準信號，與記錄儀或工控機網絡相匹配。

　　頂裝式磁翻板液位計和側裝磁翻板液位計在安裝時，有以下幾個要點須特別注意：
  ①液位計護導管和主體導管必須保持垂直且在同一垂直線上，否則會影響液位的測量。
  ②安裝時連桿不能彎曲，必須挺直裝入，以保證磁性浮子在主導管內上下運動自如。
  ③液位計筒體內不應有固體雜質和磁屑雜質進入，以免對浮子造成卡阻及減弱浮力。
  ④筒體周圍不容許有導磁體靠近，否則會直接影響液位計正常工作。
  ⑤液位計安裝完畢后，需用磁鋼進行校正，使零位以上顯示白色，零位以下顯示紅色。
