簡單介紹：

RZ-UHZ磁性翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。

詳情介紹：

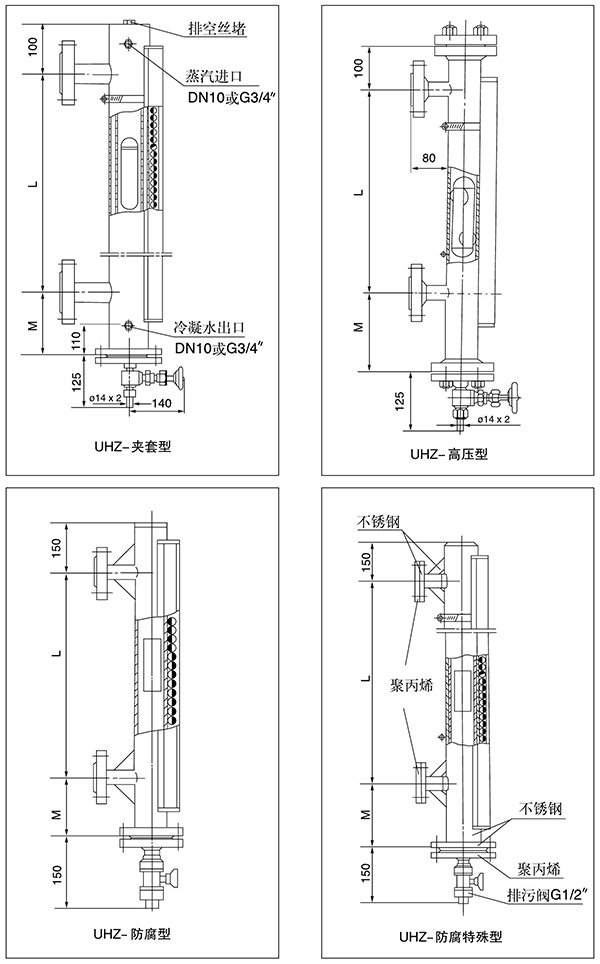

※RZ-UHZ型系列側裝式磁性液位計概述
RZ-UHZ-型系列側裝式磁翻柱液位計，是本公司引進、吸收、消化、提高、按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品。可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量,具有可靠的安全性。它彌補了玻璃管(板)液位計指示不清晰，易破碎的不足，不受高、低溫劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液位介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的U玻璃管，板式液位計具有更高的可靠性、安全性、**性、實用性。

?

※RZ-UHZ型系列側裝式磁性液位計結構原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉180度,當液位上升時,翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度、從而實現液位的指示。
※RZ-UHZ型系列側裝式磁性液位計特點
●適合容器內液位介質的液位、界位的測量。除現場指示，還可配遠傳變送器、控制開關，檢測功能齊全。
●指示新穎、讀數直觀、醒目，觀察指示器的方向，可根據用戶需要改變角度。
●測量范圍大，不受貯槽高度限制。
●指示機構與 被測介質完全隔離，因而密封性好，可靠性高，使用安全。
●結構簡單，安裝方便，維護費用低。
●耐腐蝕。
●防爆。

※RZ-UHZ型系列側裝式磁性液位計主要技術參數
●測量范圍：300~15000mm
●準確度：土10mm，土16mm
●翻柱直徑：10mm，16mm
●工作壓力：1MPa~6MPa，防腐型≤1.0MPa
●介質密度：≥0.45g/cm3
●介質密度差：≥0.15g/m2（測量界位）
●介質溫度：20C~+450C
●介質粘度：≤0.4Pa·S,對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。
●本廠出廠連接法蘭尺寸：DN20,PN1.0（公制管）
●連接法蘭:采用化工部1998年zui新頒布的HG20592~20635-97法蘭標準,若采用其他法蘭標準（如GB.ANSI.DIN等標準）請用戶在訂貨時注明。
對于高壓型側裝式磁性液位計連接法蘭采用HG20595-97帶頸對焊連接法蘭DN25.PN4.0，密封面形式突面或凸面。
●遠傳配套儀表的主要技術參數請參閱本公司選型資料有關內容。
●如有特殊要求可 在訂貨時商治。

※RZ-UHZ型系列側裝式磁性液位計鋼管法蘭標準
本廠出廠的液位計連接法蘭均采用1998年2月1日實施的化學工業部（HG20592-20635-97）標準，本標準是在原標準HGJ44-76-91,以及HG20529-92標準的基礎上，參照ISO7005-1(1992)標準和ANSI、DIN標準修訂而成的。修訂后的新標準包括國際通用的歐洲和美洲兩大體系，形成一套內容完整、體系清晰、適合國情，并與國際接軌的管法蘭、墊片、緊固件標準。該標準的適用鋼管外徑由國內沿用系列擴展到國際通用系列(A)和國內沿用系列(B)。

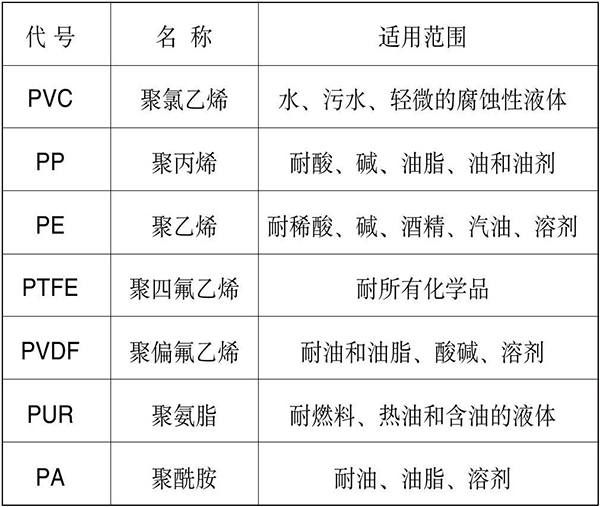

※防腐型材料

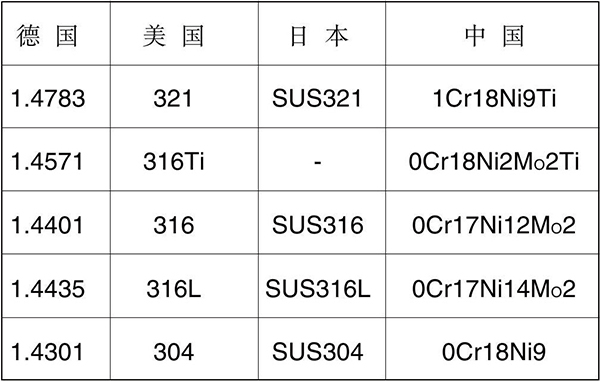

※國內外常用不銹鋼材料對照表

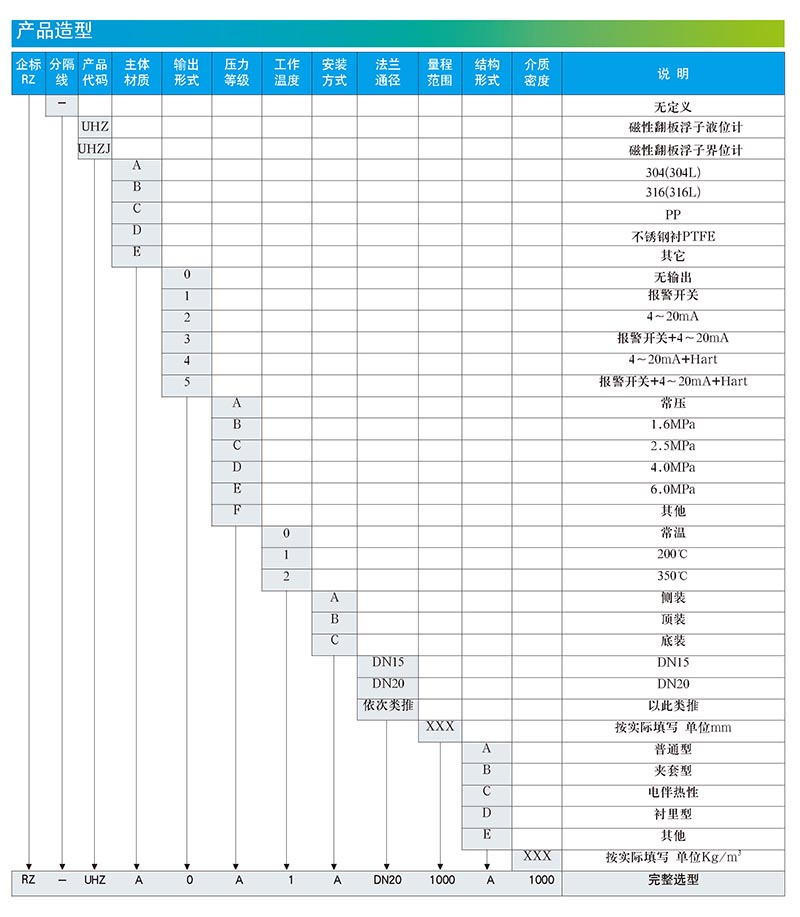

※RZ-UHZ型系列側裝式磁性液位計產品選型標記



※RZ-UHZ型系列側裝式磁性液位計選型舉例


●測量介質為31%鹽酸貯槽液位,其密度為1.14g/cm3,接液主體材質為PVC,平焊法蘭連接，配排污閥及隔爆型磁性液位控制器、測量范圍為3000mm,工作壓力為0.6MPa。
選型標記：RZ-UHZFL5G-LKD-3000-0.6-1.14（LK磁性液位控制器的選型另行標記）
●測量醋酸貯槽液位、采用側裝式蒸汽夾套型磁性液位計、液位計底部不配排污閥,主體材質全不銹鋼(304)、活套法蘭連接，無輔助裝置。測量范圍：0-1800mm，工作壓力：-0.1MPa，工作溫度：10C,介質密度：1.1g/cm3
選型標記：RZ-UHZ-59/J02T-00-1800-0.1-0.1

※RZ-UHZ型系列側裝式磁性液位計應用須知
●側裝式磁性液位計的輔助裝置配套儀表及附件見本選型資料有關章節。
●用戶設備上的配接法蘭應注意保證制造和焊接時的形位公差，否則將影響安裝和使用。

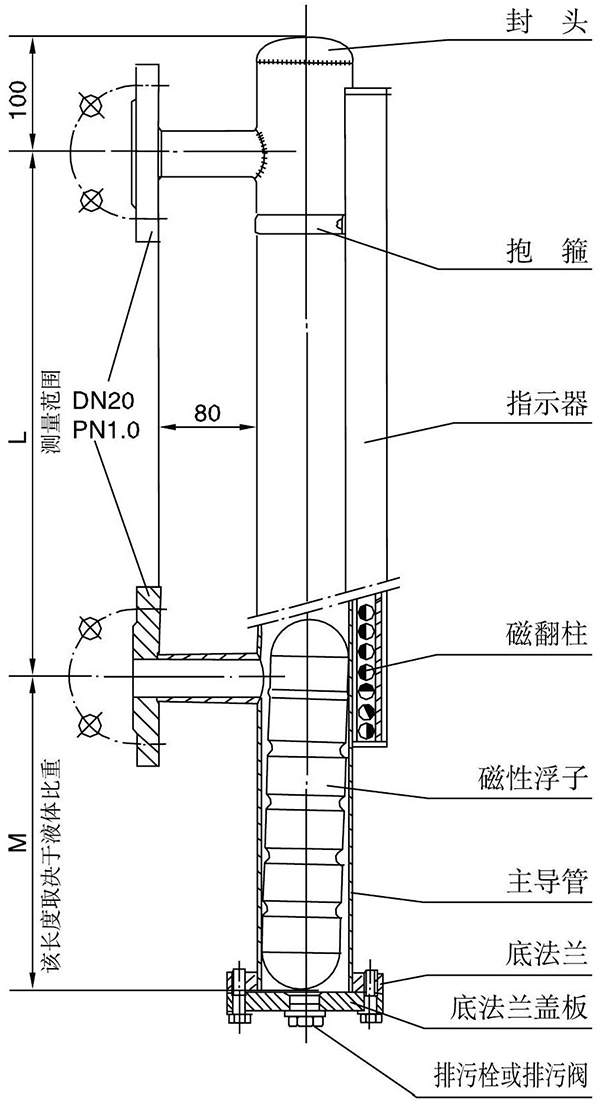

●外形結構圖中的“M”稱為側裝式磁性液位計的“沉筒距”,這是用戶必須了解的-一個液位計基本參數中的一個重要參數。根據阿基米德定理,液位計磁性浮子的長度取決于被測液體介質的密度，液體介質密度越小，磁性浮子越長，相應主導管從下引液管至底部的“沉筒距”長度也就越長，反之就越短。為便于設計人員設計和用戶正確使用、安裝,特列出典型液體介質密度及沉筒距對照表，可作參考。液體介質密度與沉筒距對照表(參考數據)

※RZ-UHZ型系列側裝式磁性液位計安裝、使用和維護
●為防止運輸途中磁性浮子在主導管內高速運動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。
●液位計安裝必須垂直,以保證磁性浮子在主導管內上下運動自如。
●液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。
●液位計筒體周圍不容許有導磁體靠近,否則會直接影響液位計正常工作。
●液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色。
●液位計投人運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門,讓液體介質平穩地進入主導管,避免液體介質帶著浮子急速上升,造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
●打開底法蘭盲板、裝入磁性浮子時，應注意重端帶磁性一端向上,不能倒裝!
●液位計簡體內不應有固體雜質和磁雜質進人，以免對浮子造成卡阻及減弱浮力。
●根據介質情況，可定期打開排污閥清洗主導管，**管內沉積物質
。
※RZ-UHZ型系列側裝式磁性液位計訂貨須知（訂貨時請?zhí)峁┫铝袛?shù)據）
●型號規格
●被測介質名稱及密度
●測量范圍
●法蘭標準及連接形式
●工作壓力
●介質溫度
●配套儀表及附件
●特殊要求
