在液位測量現場，普遍會采用一種叫做磁翻板液位計的液位儀表進行相應的液位測量與監控，對此，熟悉磁翻板液位計測量的朋友們并不陌生。但是，對于過高的容器或罐體，磁翻板液位計的安裝與使用存在一個較為明顯的短板，由于受限于儀表生產廠家的運輸，以及單支過長的磁翻板液位計安裝會相當困難，因此我們通常會建議客戶采用其他的測量方案，比如選用雷達液位計或超聲波液位計，或是線纜式的靜壓投入式液位計，如果是工程項目的工藝要求必須安裝磁翻板液位計，則在安裝中采用特殊的安裝方式：分段安裝。

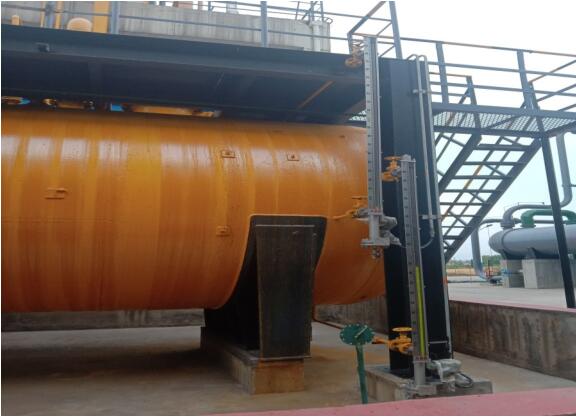

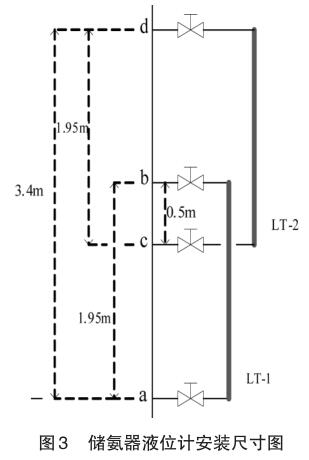

磁翻板液位計的分段安裝可以有兩種方式，一種是錯位安裝，一種法蘭連接安裝。這兩種方式都各有利弊，錯位安裝見圖1，這種安裝方式因?yàn)槭莾芍叫绣e(cuò)位的磁翻板液位計存在重疊部分，可以保證液位顯示的數值都是連續的，缺點是成本較高。

法蘭連接安裝則在廠家將整支的磁翻板液位計截成多段，現場通過首尾的法蘭予以連接， 連接組合完成后，液位計在外觀上仍然是一支，但是缺點是在法蘭連接部分會出現測量盲區，包括遠傳信號也同樣會產生盲區。4-20mA遠傳信號輸出在DCS中顯示為該部份為超量程。

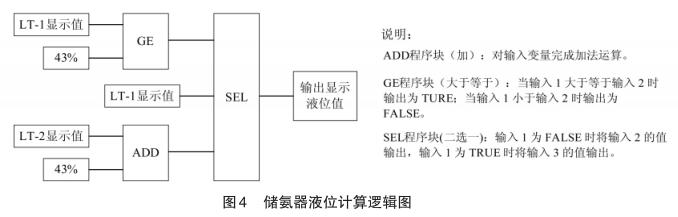

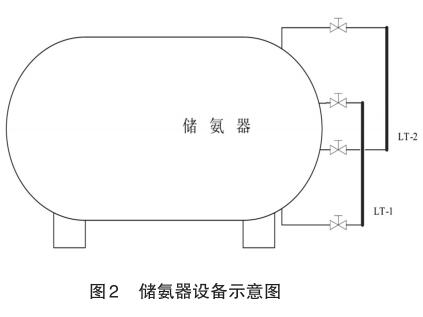

本文對對于其中的錯位安裝形式的設計了一種能夠顯示一個液位測量的方案。根據現場設備、環境等因素的影響，現場需裝兩臺遠傳加磁翻板液位計方能滿足測量液位的使用，且兩臺磁磁翻板液位計有交叉顯示部分，而要通過邏輯計算來顯示成一個液位測量值來控制。用兩段遠傳磁致伸縮液位計的4-20mA信號送入DCS，通過DCS系統的計算而顯示一個液位控制點。設計結果表明，不僅方便了操作人員控制，也避免在現有的液位法蘭進行改造，保證了安全性能，系統安裝使用方便。
