磁翻板液位計又名磁浮子液位計，磁翻柱位計，是根據磁性耦合原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性制成的一種專門用于液位測量的裝置；實際上利用這種原理工作的液位儀表有多種形式，其中這里向各位介紹的磁翻板液位計是基本的一種產品，其他類型的各種產品還有磁敏雙色液液位計、浮筒液位計等都是在其基礎上的延伸；通過不同配件的組合作用，可實現在檢測液位的同時我們賦予液位計更多的實用功能，比如加裝干簧管遠傳裝置可輸出4-20mA標準遠傳信號，以達到遠程監測與控制的功能；可增加高低位報警以實現高低液位的信號報警和控制；增加蒸汽夾套或真空夾套，可以增強保溫性能，以適應低溫易結晶介質的測量；增加防腐性材料的襯里，以達到測量有腐蝕性酸堿液體的功能。本文就磁翻板液位計的分類向大家做一個介紹。

　　一、磁翻板液位計常規分類：
　　1．按安裝方式分為：底裝式磁翻板液位計、側裝式磁翻板液位計、頂裝式磁翻板液位計
　　2．按壓力等級分為：低壓型磁翻板液位計、中壓型磁翻板液位計、高壓型磁翻板液位計
　　3．按防腐蝕程度為：非防腐型磁翻板液位計、防腐型（耐腐型）磁翻板液位計
　　4．按壓力等級分為：低壓型磁翻板液位計、中壓型磁翻板液位計、高壓型磁翻板液位計
　　5．按專用場合分為：液氨專用型磁翻板液位計、液化氣專用型磁翻板液位計、LPG加氣站專用型、衛生標準型磁翻板液位計、液體硫磺專用型磁翻板液位計、重油大罐型磁翻板液位計。

      更多關于磁翻板液位計選購及選型詳細介紹，請點擊以下鏈接>>>>>>>>>>　　

        二、磁翻板液位計結構原理：

　　1．.基本型液位計
　　液位計以磁性浮子為測量元件，浮子在測量管內隨液位變化而上、下浮動，通過磁耦合作用，驅動指示器內紅、藍指示管翻轉180°。液位上升時，指示管由藍色轉為紅色；下降時，由紅色轉為藍色，從而實現液位的雙色顯示。當介質溫度≥300℃時，采用白、藍色指示管。

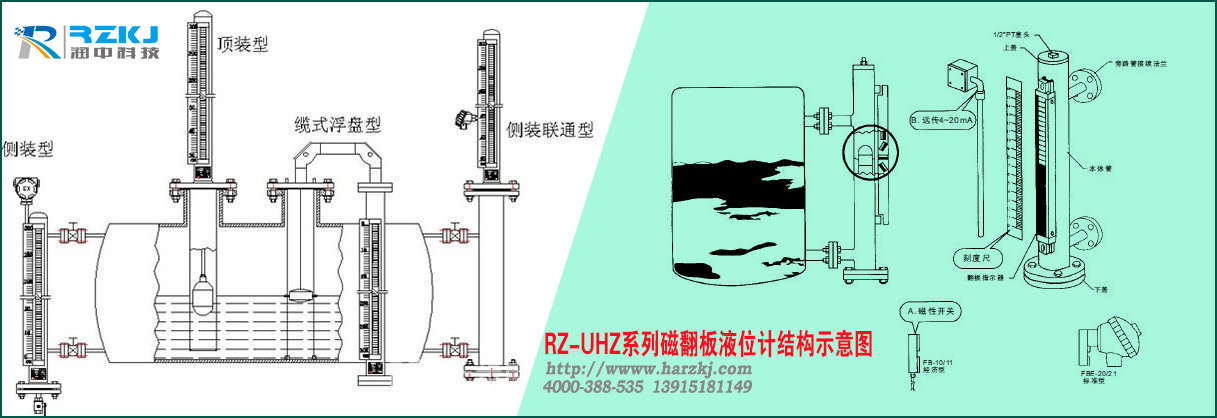

各種類型磁浮子液位計外形結構如圖。

　　2．.報警器
　　報警器由干簧管和防爆接線盒組成，緊固在測量管外側。報警器由磁性浮子驅動，輸出的報警開關信號傳遞給二次儀表，實現遠距離液位上、下限報警及燈光顯示。

　　3．變送器
　　變送器由液位傳感器和轉換器兩部分組成。傳感器由裝在Ф20不銹鋼管內的若干干簧管和電阻組成，緊固在測量管外側。轉換器由電子模塊組成，安裝在傳感器的接線盒內。
　　傳感器通過磁性浮子的磁耦合作用，將液位的變化轉換成電阻值的大小，經轉換器轉換為4~20mA.DC標準電流信號，送給二次儀表，實現遠距離液位數/模顯示。
