差壓式液位計與雷達液位計都是用來測量工業液體高度的液位測量儀表，差壓式液位計是利用容器內的液位改變時、利用液柱或物料堆積對某定點產生壓力，通過測量該點與另一參考點的壓差而間接測量物位。就是儲罐中存儲的液體隨著液位的不同，會對壓差變送器的膜片產生壓力，壓力大小會隨液位高度的變化而變化，得出液位和壓力的一個關系值，變送器經過處理計算出來得出液位的值，是目前理想簡單的液位測量儀表。
　　　雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。雷達液位計為提高單體利用率，單體貯存和摻混單元接收的回收丁二烯經沉降排水之后與新鮮丁二烯摻混到目標濃度供聚合反應使用。介紹丁苯橡膠裝置單體貯存和摻混崗位利用雷達液位計與差壓式液位計的測量液位差估算回收丁二烯純度，大大減小了測量誤差，提高生產效率。
　　　本文對于回收丁二烯的項目，利用差壓式液位計與雷達液位計之間的差別來進行液位計測量效果之間的分析。并且利用這二套測量原理不一樣的儀表來進行丁二純純度之間估算。

　　目前，低溫乳液聚合法生產丁苯橡膠的工藝轉化率大多控制在（62±2）%，即使當生產高轉化率時控制在70%左右，也會有大約30%的未參與反應的單體需在單體回收單元進行回收，回收之后的丁二烯和苯乙烯送回單體貯存和配置單元分別貯存。為提高單體利用率，回收丁二烯經沉降排水之后與新鮮丁二烯摻混到目標濃度供聚合反應使用。丁苯橡膠裝置單體貯存及配制單元的丁二烯采用球罐貯存，在球罐頂部安裝雷達液位計，底部安裝差壓式液位計。生產過程中，發現回收丁二烯貯罐雷達液位計與差壓式液位計測量出的液位數值總是存在一定的差值，并且前者數值小于后者，這是由于二者工作原理不同造成的。經生產實踐發現，利用雷達液位計與差壓式液位計工作原理的不同測量出回收丁二烯的液位差，可以用于判斷回收丁二烯的含水量多少，粗略估算回收丁二烯的純度。



　　1 雷達液位計和差壓式液位計在回收丁二烯貯罐容器上的應用丁苯橡膠裝置單體貯存及配制單元的回收丁二烯采用球罐貯存，在球罐頂部安裝雷達液位計，底部安裝差壓式液位計。生產過程中，發現雷達液位計與差壓式液位計測量出的液位總是存在一定的差值。下面先介紹兩種液位計的工作原理，再分析兩種液位計差值產生的原因。

　　1.1 雷達液位計和差壓式液位計的工作原理下面分別簡述雷達液位計和差壓式液位計的工作原理。
　　1.1.1 雷達液位計工作原理雷達液位計工作原理，利用超高頻電磁波經天線向被測量容器液面發射，當電磁波碰到液面后反射回來，檢測出發射波與回波的時間差，即可計算出液面高度。天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D 與脈沖的時間行程T 成正比：D=C×T/2 其中C 為光速，因空罐的高度L1 已知，則液位L2 為：L2= L1-D雷達液位計檢測部分由電子部件、波導連接器、安裝法蘭及喇叭形天線組成，如圖1 所示，需安裝在設備的頂部。
　　圖 1 雷達液位計圖
　　雷達液位計基本不受氣體、真空、高溫、壓差變化、氣泡等影響，適用于易燃易爆、腐蝕性介質液位的測量，測量精度能達到1 mm。
　　1.1.2 差壓式液位計工作原理
　　差壓式液位計利用靜壓原理測量液位，根據靜力學原理，ΔP=PB-PA=ρ gh, 由于液體密度ρ 一定，故壓差與液位成一一對應關系，知道了壓差就可以求出液體的高度。差壓變送器測量液位是建立在被測量液體密度不變的基礎上的，密度變化會影響測量結果。在使用差壓式液位計測量時，要注意零液位與檢測儀表取壓口（差壓式液位計的正壓室）保持在同一水平高度，否則會產生附加的靜壓誤差。差壓式液位計通常是測量密閉容器的液位高度的,而密閉容器內部有兩個壓力(內部氣壓+液位壓力),而我們需求的是真實的液位壓力,需由底部正壓側的壓力減去頂部負壓側的氣相壓力,所以負壓室須與容器上部的氣壓相連。

　　1.2 雷達液位計和差壓液位計測量值不一致原因分析
　　由雷達液位計工作原理可以知道，雷達液位計測量出的回收丁二烯球罐液位是容器內液體的真實液位。但由于回收丁二烯帶水量較多，水與丁二烯之間的相溶性較差，經一段時間沉降之后，丁二烯油相與水相出現分層。雷達液位計測量出的液位值實際上為容器內丁二烯油相與水相液位之和，容器內丁二烯自身的液位要小于雷達液位計測量值。差壓式液位計測量液體時是基于液體密度為某一定值而測量的，對于單一液體或者混合均勻的液體而言，差壓式液位計測量出的液位是貯罐內液體的真實液位。對于丁二烯和水這兩種相溶性不高，密度有一定差別，經過一段時間沉降之后容易分層的混合液體來講，差壓式液位根據差壓原理計算出的液位值實際是兩種液體共同的靜壓差計算出的液位。

　　1.3 應用要求
　　（1）確保雷達液位計、差壓式液位計位置安裝正確。
　　（2）確保使用過程中液位計好用，測量值準確，出現失靈現象時及時進行處理。
　　2 利用雷達液位計和差壓式液位計測量值估算回收丁二烯純度
　　2.1 公式推導
　　以下對回收丁二烯純度的估算是基于如下事實及假設：丁二烯與水相溶性較差，經過一段時間沉降之后兩者易分離。在儲罐接收物料過程中，假定回收丁二烯貯罐垂直高度上有無數個丁二烯油層和水層交替組成。
　　設丁二烯油層總高度為L1，水層總厚度L2，雷達液位計測量值為A, 差壓式液位計測量值為B，室溫下，水與丁二烯密度比值取1.62。由雷達液位計工作原理：L1+ L2=A由差壓式液位計工作原理：L1+ 1.62L2=B可求得：L2=（B- A）/0.62L1=（1.62A-B）/0.62丁二烯純度為：（1.62A-B）/0.62B

　　2.2 測量數據計算及修正

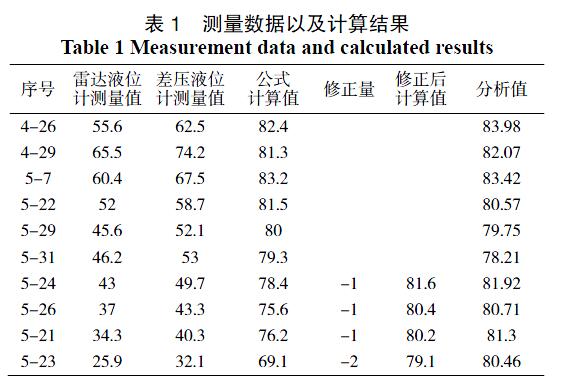

　　下面選取某段時間的回收丁二烯貯罐的雷達液位計和差壓式液位計測量典型值進行運算，并與取樣分析值進行對比, 數據見表1。

　　2.3 公式應用過程中存在的不足與計算修正生產實踐中發現，當回收丁二烯貯罐液位較低時，利用雷達液位計與差壓液位計測量差值直接計算出的丁二烯濃度與取樣分析值存在較大的差，分析原因可能由球罐特點導致。公式計算中是引用的是雷達液位計與差壓液位計測量高度進行運算的。水與丁二烯相溶性較低，由分層導致的水層在下部油層在上部，水層橫截面積小于油層橫截面積，尤其當貯罐液位太低時，利用上述公式估算濃度時會存在較大的偏差。當貯罐液位低于50%，上述表格中對測量差值進行了一定修正，可以看到修正之后的數值與分析值比較接近。

　　3 優點和不足之處
　　（1）雷達液位計和差壓式液位計的測量值均反映的是垂直高度上液體的高度，因此操作人員可以通過比較雷達液位計和差壓式液位計的測量差值大小，較直接的判斷回收丁二烯貯罐內含水量的多少，及時進行排水操作。同時，也可給單體回收崗位反饋一定的信息：本單元工藝是否存在異常現象。
　　（2）當球罐內液體液位在35%~75%時，公式計算的值與取樣分析值相差較小，而當球形貯罐內液體液位較低時，需要對測量差值進行一定的修正。
　　（3）從目前的實踐經驗來看，該方法可以作為取樣分析方法的補充手段，不可以完全代替取樣分析。
　　（4） 當回丁純度較高時，如90%以上時，由公式估算出的回收丁二烯濃度與取樣分析值存在相對大的差值，需要改變計算方式。當回丁純度較高時，可近似采用A /B 估算其濃度。

　　4 結束語
　　由于球形貯罐在不同高度上橫截面積大小不一樣，不能利用兩種液位計的測量差準確估算丁二烯的純度。相比與球形液體貯罐，當雷達液位計和差壓液位計配合使用在橫截面積一定或變化很小的液體貯罐時，可以更準確根據測量值計算兩種不相溶液體各自的含量。
