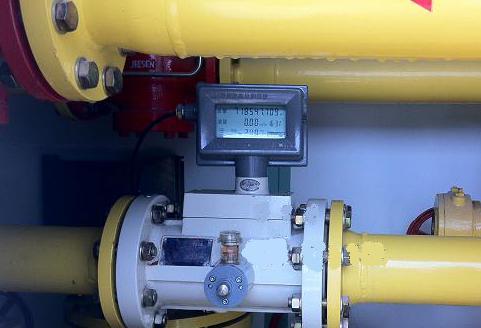

渦輪流量計是新型速度式儀表，它具有精度高、重復性好、結構簡單、耐高壓、測量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點。溫壓補償型儀表可集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站封閉管道中低粘度氣體的體積流量和總量及燃?xì)鉄嵊?jì)量的理想氣體流量檢測儀表。

其工作原理是當流體流經傳感器殼體時，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。
為保證氣體渦輪流量計長期正常工作，必須經常檢查流量計的運行狀況，作好維護工作，發現問題及時排除。

渦輪流量計產品應用特點
1.渦輪流量傳感器是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。**用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業。

2.一體化渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。

3.一體化表頭可以顯示的流量單位眾多，有立方米?、加侖?、升?、標準立方米、?標準升等。可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合可使用該儀表進行固定補償積算。

4.渦輪流量計傳感器輸出的是正弦波信號，需要用整型電路將信號整型為方波，然后接入單片機的IO口進行脈沖計數，流量和脈沖數成正比。

渦輪流量傳感器的維護保養要注意以下幾點?
1.渦輪流量計投運前要行儀表系數的設定，仔細檢查，確定流量計接線無誤、接地良好后方可送電。

2.使用時應保持被測介質的清潔不含纖維和顆粒等雜質。保持過濾器暢通。過濾器被雜質堵塞，可以從其入口、出口處壓力表讀數差的增大來判斷出，出現堵塞及時排除，否則，會嚴重降低流量。

3.渦輪流量傳感器的維護周期一般為半年。定期對流量計進行清洗、檢查和復校。設有潤滑油或清洗液注入口的流量計，應按說明書的要求定期注入潤滑油或清洗液，以維護葉輪良好運行。檢修清洗時請注意勿損傷測量腔內的零件特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

4.渦輪流量傳感器不用時應清洗內部介質吹干后且在傳感器兩端加上防護套防止塵垢進入?然后置于干燥處保存。

5.監查顯示儀表狀況，評估顯示儀表讀數，有異常要及時檢查。

6.配用的過濾器應定期清洗不用時應清洗內部的介質同傳感器一樣加防塵套置于干燥處保存。

7.在傳感器安裝前用口吹或手撥葉輪使其快速旋轉觀察有無顯示當有顯示時再安裝傳感器，若無顯示應檢查有關各部分排除故障。

8.對于大流量貿易結算計量，為保證流量計的精確度，流量計必須經常校驗。現場應配備在線校驗設備，或配備可移動式校驗裝置，雖然一次性投資較大，但從長遠經濟利益考慮是值得的。

本文由潤中儀表科技有限公司整理發布。
