隨著節能減排、環境保護已成為各級政府和各類工業企業的重要考核指標，天然氣的使面范圍正在隨之不斷地?cái)U(kuò)大，天然氣的貿易結算數量逐年上升。天然氣流量計量工作是天然氣管道工業中重要的測量環節，是企業進行貿易交接、反是，映企業運營成果，進行企業內部經濟分析和降低運行成本的主要因素，不僅直接影響企業的經濟效益，也與用戶利益密切相關。目前市場上，天然氣輸送管道常用的流量計量儀表主要有孔板差壓式流量計、氣體渦輪流量計和氣體超聲波流量計，其中孔板流量計是使用歷史悠久，屬于傳統型的流量測量儀表。超聲波流量計則是一種近幾年才剛剛興起的流量測量儀表，因其具有傳統型儀表不具有**測量優勢而得到廣大用戶的歡迎。
　　
超聲波流量計的優勢體現在流量測量準確度幾乎不受被測流體溫度、壓力、粘度、密度等參數的影響，且又可制成非接觸及便攜式測量儀表，使用方便靈活，攜帶方便，所以可以解決其它類型流量計所難以測量的，諸如非導電性、強腐蝕性、放射性及易燃易爆介質的流量測量問題。除此之外，針對于非接觸測量特點，還可以配以合理的電子線路，一臺超聲波流量計可適應多種管徑測量和多種流量范圍測量。因此說超聲波流量計具有其他流量所不具有的強大的的適應能力的。

*先我們對于超聲波流量計的基本原理作一個大致的了解：

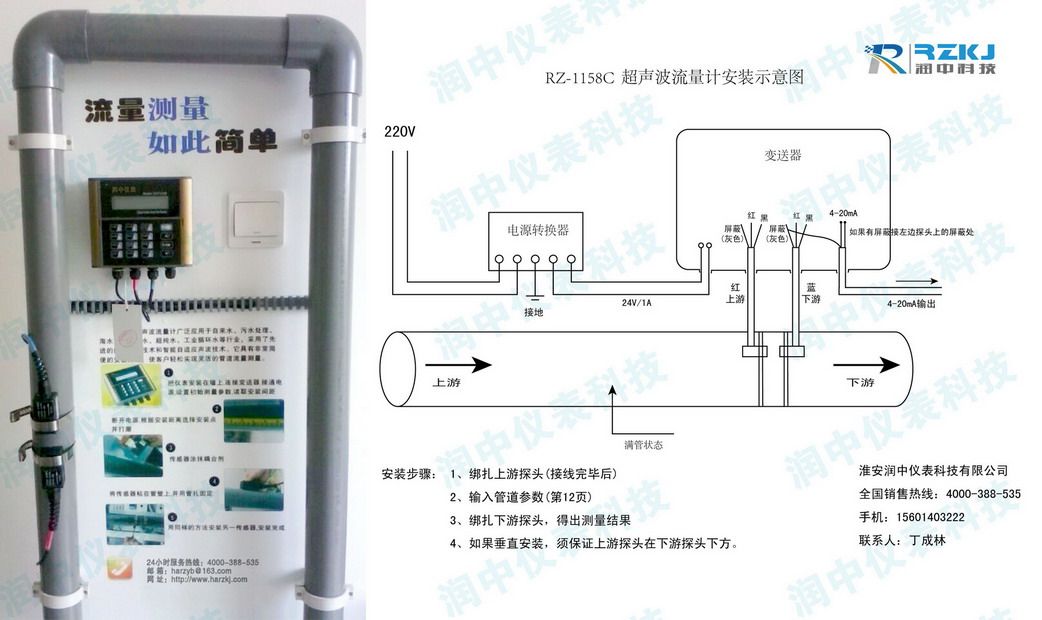

1、超聲波流量計探頭
2、時間直通式原理的技術特點
--> DANIEL 超聲波流量計是時間直通式超聲流量計
– 聲波由一個探頭發射另一個接收，不經管壁反射
– 聲波由上游向下游傳輸?shù)臅r(shí)間(由于聲波被氣流推動)小于聲波由下游向上游傳輸?shù)臅r(shí)間(聲波被氣流反向阻擋)
– 這兩個時間之差與氣流的速度存在某種對于關系
– 從上下游測得的傳輸時間可以計算出氣流的平均速度和聲波的速度
國務院計量行政部門負責建立各種計量基準器具，作為統一國內量值的高依據。
根據《中華人民共和國計量法》第九條規定：部門和企業、事業單位使用的高計量標準器具，以及用于貿易結算的工作計量器具，實行強制檢定。
　　計量檢定工作應當按照經濟合理的原則，就地就近進行。

其次就要講到對于超聲波流量計如何進行檢定
　　測試中心（以下簡稱計量中心）的主要功能：一是標定用于貿易結算和測量的流量儀表，并進行壓力、溫度、組分等量的測試與標定；二是為社會高壓、大口徑、大流量的流量儀表實流標定服務；三是開展天然氣計量測試技術的研究。
　　計量中心能在近7.5MPA的管道運行壓力下，在工況流量8立方米/小時至1.2萬立方米/小時范圍內，對口徑不超過400毫米的各種型號的氣體流量計進行實流檢定。
　　實流檢定是在檢定過程中讓試驗流體流過被檢流量儀表，并以流量標準裝置或標準器具確定的標準流量為依據，評定流量儀表的準確度、穩定度等計量性能，或?qū)α髁績x表進行校準或定度，并確定其是否合格。嚴格地講，在線實流檢定的基本特征是流量儀表在檢定和實際使用過程中的安裝、使用等條件相一致。


第三是關于超聲波流量計的拆卸如何進行
　　兩種調壓撬設計組合方案，兩者的區別就是工藝閥的選用區別，從而造成兩者在工作原理上有一些小的差別。
　　調壓撬在正常工作時，所有的工藝閥都是開啟的，調壓撬上面一路起主調作用，下面一路備用，六個閥的設置點均不一樣。備用的一路中，SSV閥處于全開狀態，其他兩個閥PCV和PV處于關閉狀態。主調作用的一路工作原理與上述相同，經過調壓撬調節后閥后壓力達到4.0 MPa左右，如果主調壓器PCV07603 A發生故障，則監控調壓器PV07602A接替主調壓器調壓，閥后壓力達到4.1MPa左右。如果監控調壓器PV07602A發生故障，這時有兩種狀況發生：
　　*先、監控調壓器PV07602A自行關閉，那么這路將失去調壓作用，而且暫時切斷了下游氣源，那么閥后壓力會下降。當壓力下降到3.9MPa時，備用路的監控調壓器PV07602B開啟，但由于主調壓器PCV07603B關閉，所以閥后壓力繼續下降，當壓力下降到3.8MPa時，主調壓器PCV07603B開啟，這時，備用路就真正開始工作了。
　　二、監控調壓器PV07602A不能自行關閉，那么該路的壓力就會上升，當閥后壓力達到5.0MPa時，安全截?cái)嚅ySSV07601A會自行關閉，該路將失去調壓作用，與*先的原理相同，備用路開始工作。
　　所以不管主調路的監控調壓器發生哪種狀況，主、備調壓都能很好的自動切換高壓，而且調壓效果很好。
　　上述是圖1常用的工作方式，還有一種，就是兩路對應閥的設置點均相同，一路工作的時候，另一路前面的工藝截止閥關閉，當工作的一路失效時，手動開啟另外一路。
　　圖2在每路多了一臺電動球閥，有一路在調壓同時，另一種備用，當其中一路發生故障， 則開啟電動閥，另外一路開始工作，兩路的設置點是一樣的。我們公司就是采用這種前面帶電動球閥的調壓撬。
　　
第四是對于流量調節閥的作有及其應用
   1、流量控制
     就理論而言，調壓閥可以實現對流量的控制，但在實際中卻存在著以下問題。
　　(1)自力式調壓閥以閥前和閥后壓力為條件進行流量調節，其直接參照對象為壓力，難以實現對流量的精確調節。
　　(2)以調壓閥進行流量調節，需要對其指揮器重新設定，受工況影響，現場操作難度較大，而且花費的時間較長。
　　(3)在線調整設定調壓閥指揮器的壓力值，易導致瞬間停氣或流量超量程。
　　(4)受氣體供求關系的影響，調壓閥的實際設定值與閥后壓力值不一定相等，當供求關系逆轉時，容易發生事故。
　　用電動調節閥控制流量，直接調節流通截面，現場操作方便、快捷、安全。
2、保護工藝設備
　　(1)保護開關閥。流程切換是輸氣站頻繁的工藝操作，在打開開關閥的過程中，劇烈的流量沖擊易沖蝕開關閥的密封面，導致設備內漏。根據流程切換操作規程，利用流量調節閥結構上的優勢，在前后開關閥全開后，緩慢開啟流量調節閥，可以將沖擊集中在流量調節閥上，減少甚至消除流程切換過程中對上下游開關閥的瞬間沖擊，延長設備使用壽命。
　　(2)保護調壓閥。輸氣管道調壓系統采用的是中國FISHER撬體，其中調壓閥的易扒件為閥套、閥芯、下閥體。采用調壓閥與流量調節閥聯合工作，合理調整流量調節閥開度，盡可能使調壓閥閥套在大開度段運動，以增大調壓閥流通截面，分散沖蝕面。實踐證明，調壓閥與流量調節閥聯合工作，可以延長調壓閥易損件的更換周期，降低生產運行成本。
3 、抑制喘流
小流量供氣時，經常會出現喘流現象，即流量呈準周期性忽大忽小。分析認為，在小流量段，調壓閥靈敏度下降，容易產生調節瞬時滯后或瞬時過量現象，導致喘流。采用減小調節閥開度，抑制調節瞬時過量過程，可以實現對喘流的抑制。
本文由潤中儀表科技有限公司整理發布。
