在各種的工業生產領域，比如化工、發電、制藥、石油等行業，我們經常會見到各種各樣的液位計，早期的產品有云母雙色水位計、電接點水位計等，也有差壓水位計、磁浮子液位計、雷達液位計、超聲波液位計，不一而足。就產品的使用狀況來看，每一種液位計都有著其**的特點。對于汽包水位計來講，云母雙色水位計、電接點水位計和差壓水位計使用的較早，范圍也較廣，為大家所熟悉。對于磁浮子液位計特別是汽包監測水位用的高壓磁浮子液位計，是近些年才開始應用的，不過其在應用中的深度和廣度越來越大，其優越的性能也為廣大使用單位所接受和喜愛。

       磁浮子液位計作為具有獨特的測量原理和結構特點，有著其他水位計不可比擬的特點。磁浮子液位計不僅可以應用到除氧器、凝汽器、高低壓加熱器、疏液箱、水箱、油箱、酸堿儲存等裝置的液位，更適合在高溫高壓的汽包上測量使用。它是一種鍋爐汽包液位較理想的液位計，其大的特點就是安全，無泄漏，免維護。文章針對磁浮子液位計闡述了其使用的特點和意義。


　 　　
一、磁浮子液位計的組成及優越性
　　磁浮子液位計都主要由筒體、浮子、顯示器件等部分組成。其測量筒主體部分均采用1Cr18Ni9Ti不銹鋼材料制作。顯示器件由鋁合金型材支架和紅綠陶瓷轉子制成。
　　近年來，比較的磁浮子液位計為光電型雙色磁浮子液位計。該光電型液位計與普通磁浮子液位計一樣，也是由筒體、浮子、顯示器件、取樣管部件等部分組成。所不同的是，光電顯示型液位計顯示器件采用1Cr18Ni9Ti不銹鋼材料和紅綠雙色LED發光管制成。其特點和優點是：
　　1．光電顯示器采用進口雙色超高亮LED燈組成， LED燈支持熱拔插式連接方式，更換備件方便，方便維護。
　　2．顯示器將液位顯示汽紅水綠的效果，液位上升時LED發光管顯示綠色，液位下降時顯示紅色，根據發光管的紅綠位置從標尺可直接上讀出液位的具體數值。
　　3．紅綠雙色LED燈色澤純正，顯示清晰、醒目。該紅綠LED燈作為發光體，不同于一般的磁翻板或是磁轉柱，特別是在電視監視上，有著其他磁浮子液位計達不到的效果。所顯示的紅綠顏色色澤明亮純正，有別于一般產品在電視上顯示發白的情況，達到就地和電視顯示清晰一致，適合用戶需要。而且用戶可自由在現場進行大范圍調節亮度，不受現場環境
　　影響。
　　

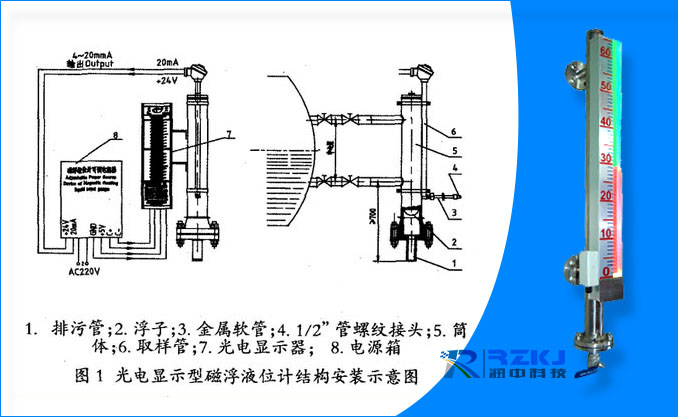

　　1．排污管；2. 浮子；3. 金屬軟管；4. 1/2”管螺紋接頭；5.筒體；6.取樣管；7.光電顯示器； 8.電源箱
　　圖1 光電顯示型磁浮子液位計結構安裝示意圖
　　
二、磁浮子液位計的可靠性
　　磁浮子液位計的大特點是被測介質與顯示器件是相互隔離的。因此，該磁浮子液位計具有良好的密閉性和安全可靠性，適用于高溫、高壓、有毒、有害、強腐蝕性等介質的測量，而且具有測量范圍大、安裝方便、讀數直觀、維護量少、使用安全、防腐、防爆等特點。這些特點使得磁浮子液位計具有了液位顯示清晰、運行穩定、可靠性強、運行安全、無泄漏、免沖洗、免維護等諸多優點。特別是運行安全、無泄漏、免維護的優點，是其他水位計無法比擬的，非常適合典型的化工行業企業。使用該液位計不僅可以改善工作環境，降低使用成本，還可提高安全生產系數，保障有關工作人員的人身安全。
　　
三、磁浮子液位計的種類
　　按壓力等級分，磁浮子液位計有三種：
　　中低壓磁浮子液位計：B49-1.6～6.4-CF/2/3，公稱壓力≤6.4MPa
　　次高壓磁浮子液位計：B49-10-CF/2/3，公稱壓力≤10MPa
　　高壓磁浮子液位計：B49-16～32-CF/3，公稱壓力≤32MPa
　?。ㄆ渲?2代表附帶液位開關型，/3代表遠傳取樣功能）。
　　高壓磁浮子液位計主要用于電廠鍋爐汽包上或使用環境類似于汽包的高溫高壓容器。
　　高壓磁浮子液位計的測量筒采用不銹鋼材料制成。高壓浮子是采用高強、耐腐、絕磁的TC4材料來制作的，可靠性強和安全系數高，高溫熱變形小。測量筒體除連接法蘭外，沒有其他的泄漏點，無需像云母雙色水位計那樣頻繁更換密封易損件。而連接法蘭處采用的是不銹鋼石墨纏繞墊或不銹鋼齒形墊密封，因而該水位計的密封性能好，可以做到完全無泄漏。
　　考慮鍋爐汽包高溫、高壓的特點，浮子的制作采用了特殊的技術和工藝方法。一方面磁鋼選用稀土釤鈷系永磁材料，該材質的剩磁密度、矯頑力、大磁能積等各項指標均較高，并且高溫退磁曲線較平坦。另一方面為提高浮子抗外壓強度，浮子采用分段制成的方法。每段浮子管段都由α+β相鈦合金中綜合性能好的TC4棒材車制而成。各管段之間用由TC4棒材車制的支撐環來連接，各管段內部亦由車制一體的支撐環。各管段之間的連接采用的是高頻等離子自動焊，焊縫美觀、牢固。
　　
四、結語
　　總之，高壓型光電雙色磁浮子液位計是一種測量高溫高壓容器特別是鍋爐汽包液位較理想的液位計。該液位計大的特點就是安全，無泄漏，免維護。 不僅有效地降低企業在設備維護上的支出，更為車間的操作和使用提供了更為方便的途徑。值得廣大相關行業的企業選擇使用。本文由潤中儀表科技有限公司整理發布。
