雙法蘭差壓變送器

雙法蘭差壓變送器產品概述
雙法蘭差壓變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。RZ3351DP-R雙法蘭差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉換為4～20mA DC信號輸出。RZ3351DP-R雙法蘭差壓變送器也可與HART手操器相互通訊，通過它進行設定、監控。

雙法蘭差壓變送器性能規格

（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片）

參考精度	±0.075%校驗量程
穩定性	±0.1%URL（6個月）
環境溫度影響	零點誤差	±0.2%URL/56℃
	總體誤差	±（0.2%URL+0.18%校驗量程）/56℃
靜壓影響	零點	在13790kPa下，對于量程4和5為±0.2%URL，其他量程為±0.25%URL（零點誤差可在線通過調零修正）
	量程	可修正至±0.25%輸出讀數/6895kPa
振動影響	在任意軸向上，200Hz下震動影響為±0.5%URL/g
電源影響	＜±0.005%輸出量程/伏特
負載影響	沒有負載影響，除非電源電壓有變化
電磁干擾/射頻干擾（EMI/RFI影響）	由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程

雙法蘭差壓變送器功能規格

測量范圍	見訂購指南
零點與量程	可用本機量程和零點按鈕調整或用HART手操器遠程調整
零點正、負遷移	零點正遷移時，量程上限必須　≤+URL；零點負遷移時，量程下限必須≥-URL。（校驗量程必須大于或等于小量程）
輸出信號	4～20mA DC，用戶可選擇線性或平方根輸出，數字過程變量疊加在4～20mA DC信號上，可共采用HART協議的上位機使用
環境溫度極限	不帶液晶表頭	-40～85℃
	帶液晶表頭	-20～60℃
過程溫度極限	普通硅油高溫硅油氟油惰性液	-40～149℃
		15～315℃
		-45～205℃
		-18～177℃
貯存溫度極限	不帶液晶表頭	-46～110℃
	帶液晶表頭	-40～70℃
環境濕度	0-****相對濕度
靜壓與過壓極限	變送器任意一側加0～13.79MPa壓力不會引起損壞，在3.45kPa～13.79Mpa的靜壓范圍內工作時符合性能規格要求
容積變化量	＜0.16cm³

雙法蘭差壓變送器安裝

電源及負載條件
HART通訊	通訊要求	要求有一個小250Ω電阻
HART通訊	通訊距離

物理規格

接液部分材質	接液膜片	316L不銹鋼、哈氏合金C-276、蒙乃爾或鉭（每種型號可選材料參見訂購指南）
接液部分材質	膜盒墊圈和過程接頭墊圈	氟橡膠等其他材料
非接液部分材質	螺栓	不銹鋼
	電子外殼	低銅合金鋁，符合NEMA 4X
	表蓋O型圈	丁腈橡膠
	銘牌和位號牌	不銹鋼
	填充液	硅油或惰性液
連接	參見訂購指南確定過程接口

雙法蘭差壓變送器外形結構

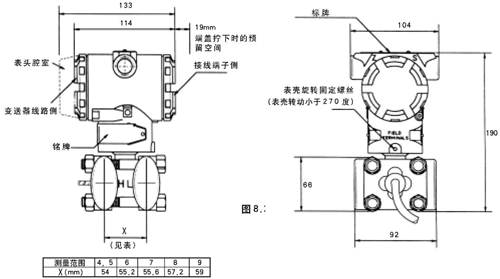

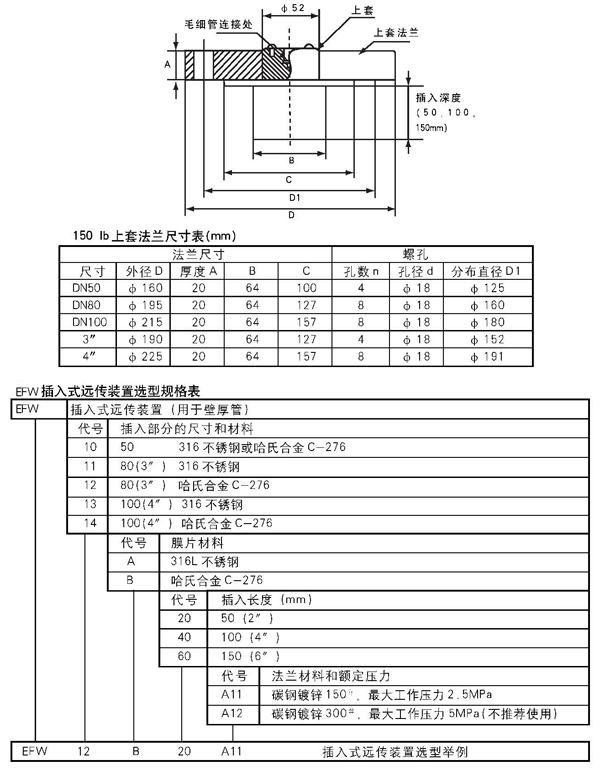

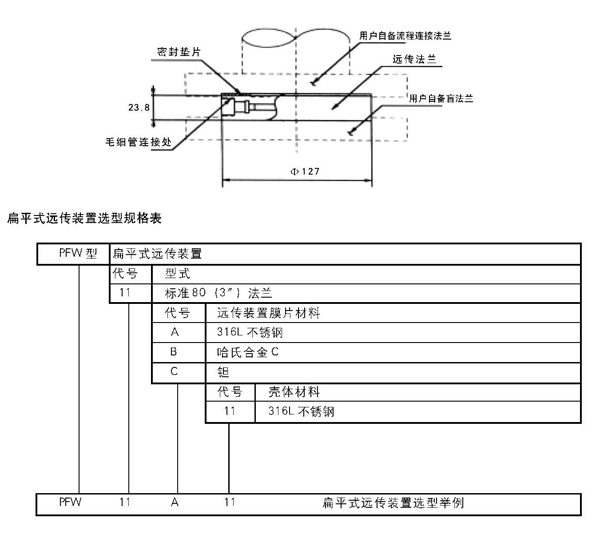

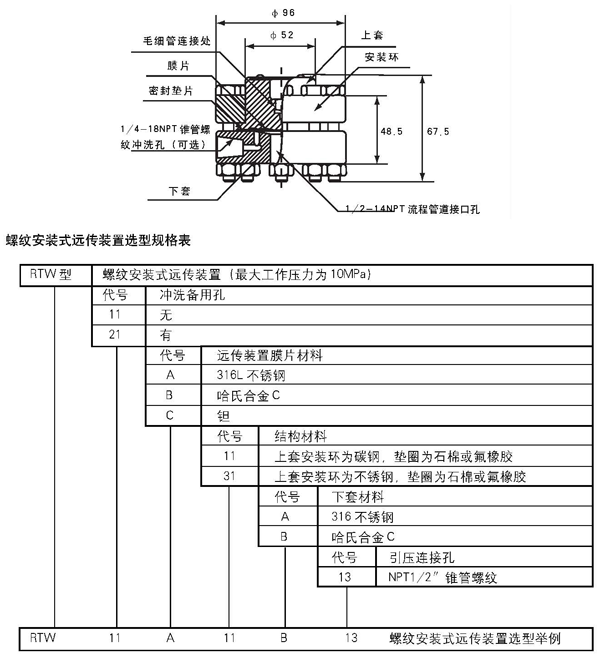

外形圖
單位：mm

雙法蘭差壓變送器訂購指南

RZ3351DP-R	雙法蘭差壓變送器
	代號	測量范圍
	4 5 6 7 8	0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa 0-345～2068kPa 0-1170～6890kPa
		代號	輸出信號
		E S L	4～20mA 4～20mA，HART協議數字通訊 4～20mA，智能現場可調
			代號	遠傳裝置
				高壓側					低壓側
			1 2 3 4 5	PFW/RTW PFW/RTW EFW EFW EFW					普通引壓接頭 PFW/RTW 普通引壓接頭 EFW PFE/RTW
				代號	毛細管長度
				L1 L2 L3 L4 L5	1.5 mm 3.0 mm 4.5 mm 6.0 mm 7.5 mm
					代號	顯示表頭（可選項）
					M1 M2 M3 M4	線性指示表（0-**刻度）平方根指示表（0-刻度） 31/2位LCD液晶顯示表（0-**線性） 31/2位LCD液晶顯示表（可特殊設定）
						代號	安裝支架
						B1 B2 B3	管裝彎支架（管外徑Φ50～Φ60）板裝彎支架管裝直支架（管外徑Φ50～Φ60）
							代號	特殊規格
							S d i	標準型（無防爆）隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6
