一：水箱液位計/水箱水位計產品概述：制造生產許可證(蘇制083117019號)
水箱液位計/水箱水位計(又名：磁翻板(翻柱)液位計或磁性浮子液面計)安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關,做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。由于具有磁性耦合隔離密閉結構。尤其適用于易燃，易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。



二：水箱液位計/水箱水位計工作原理：

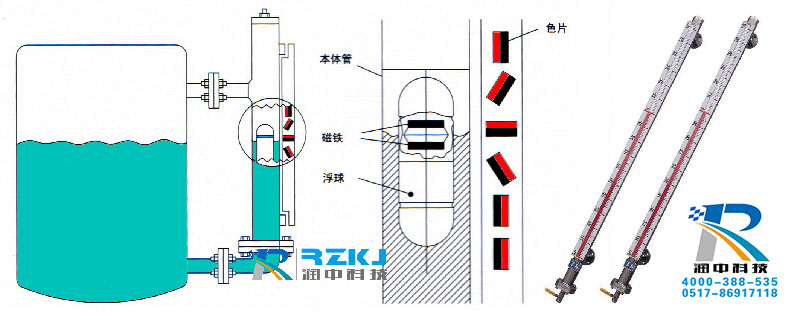

在桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻動，磁性色片顏色會由白色翻為紅色（或銀色翻為金色），以指示實際液面高度。

三：水箱液位計/水箱水位計特點及適用場所：

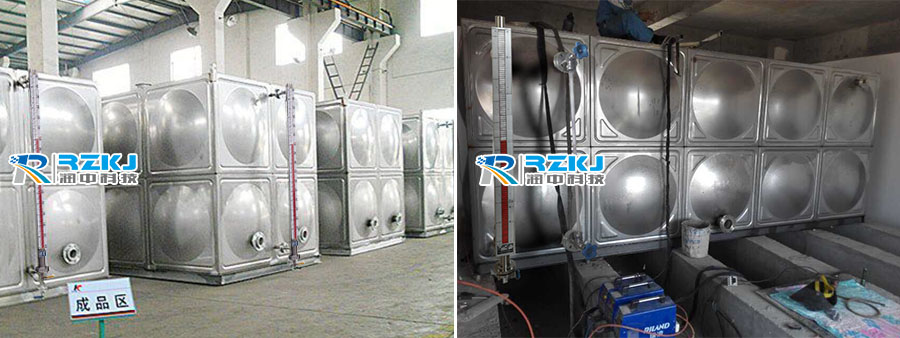

1、適用于各種槽罐、水箱、儲水罐等，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易。
2、加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整。
3、若電源中斷，現場磁性開關亦不受影響，準確性高。
4、每10公分加一不同顏色的色片，使液位容易辨識。
5、也可用于各類供水行業、染整設備、廢水處理、發電廠、化工設備，熱煤油鍋爐和石化工業等

四：水箱液位計/水箱水位計類型

類型	適用范圍及用途
普通型	普通型浮子液位計是一種就地顯示儀表，**應用于供水、供液、石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
防腐型	特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。
伴熱型	適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。
高溫型	適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。
高壓型	適用于溫度為200℃以下、過程壓力高于10Mpa以下的密閉容器內，測量液體介質的液位情況。
高溫高壓型	適用于溫度高于200℃、過程壓力低于10Mpa以下的密閉容器內，測量液體介質的液位情況。
防爆型	適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。
頂裝型	適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。




五：水箱液位計/水箱水位計產品特點：
●磁翻板（柱）液位計的零部件采用1Cr8NitTi、316L、304不銹鋼內襯PTEE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有**的可靠性和抗腐蝕性能。其特點十分顯著：
●設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長期在戶外安裝使用；
●測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的；
●工作壓力范圍寬，耐壓從真空到10MPa；
●工作溫度范圍寬，適用于從-40-450℃；
●各型號均可選磁性報警開關，實現高低液位自動控制或報警；
●各型號均可選配4-20mADC液位變送器，實現遠距離集中測量與控制。
●測油磁翻板液位計防腐液位液位計遠傳報警磁翻板液位計產品適用對象：
UHZ系列磁翻板（柱）液位計能**用于供水、供液、石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304＋PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面。　
●磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是工業部門的理想液位測量產品。
●磁翻板液位計配置上、下限開關輸出，可實現遠距離報警、限位控制。
磁翻板液位計配置變送器，可實現液位的遠距離指示、檢測與控制。
●根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。
●根據工作介質不同，提供不銹鋼和ABS工程塑料兩種材質;其中ABS特別適用于酸、堿等腐蝕性介質。

六：水箱液位計/水箱水位計結構特點
　　基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
　　上下限開關輸出利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現ON-OFF控制或報警。
　　l電遠傳在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成0~10mA或4~20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。　

七：水箱液位計/水箱水位計主要技術參數

安裝形式內容		側裝式	頂裝式
安裝間距 (測量范圍)		500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm	500,800,1100,1400,1700, 2000,2500,3000mm
工作壓力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介質密度		≥0.5g/cm3	≥0.76g/cm3
連接法蘭	不銹鋼	法蘭20-40(DN20PN4.0) (GB9119-88)	法蘭200-25(DN200PN2.5) (GB9119-88)
	ABS	法蘭20-10(DN20PN1.0)(GB9119-88)	法蘭200-6(DN200PN0.6) (GB9119-88)
主體材料		ABS(工作壓力0.6MPa)1Cr18Ni9T
介質溫度		-40℃~100℃(ABS:-40℃~80℃)
環境溫度		-40℃~+70℃
示值誤差		±10mm
介質粘度		≤1st(10-4m/s)
上下限開關 輸出		1.控制靈敏度:10mm 2.輸出接點容量:AC220V2A 3.接點壽命:5×104
電遠傳連續顯示		1.精度:±1.5% 2.輸出負載:750 3.輸出信號:0~10mA輸出,220VAC電源 4~20mA輸出,24VDC二線制 4.防爆特征iaⅡCT4本質安全型




八：水箱液位計/水箱水位計主要技術指標
1、量程范圍：300～81000
2、介質密度（g/cm3）：0.5～2
3、介質粘度：≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA或開關量
11、接口法蘭：PN4.0　DN20/DN25　HG20593（側裝式）
PN1.0　DN80/DN100　HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。注：當液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。
