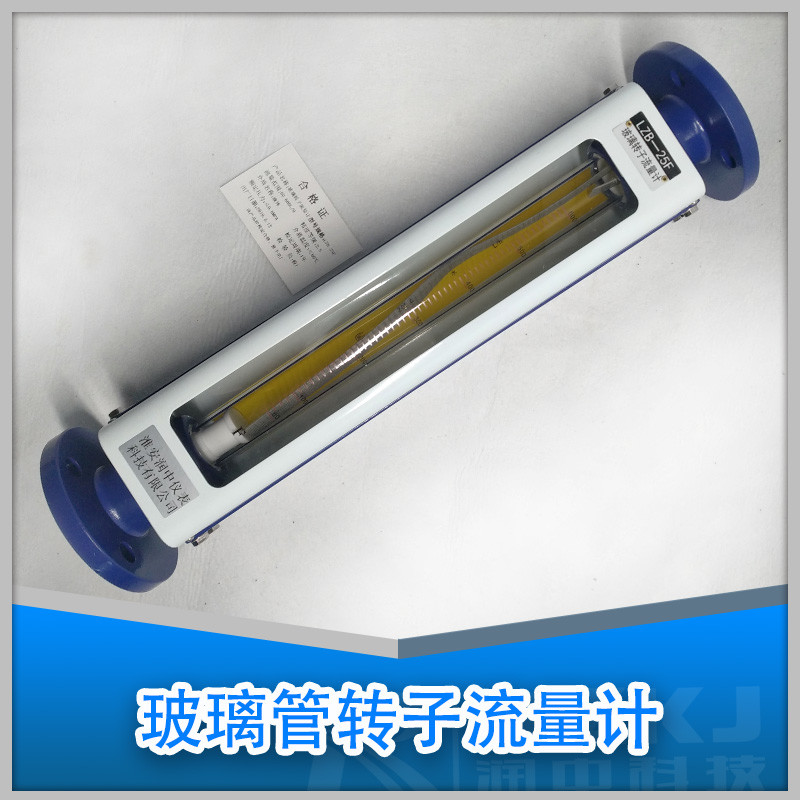

玻璃管轉子流量計
產品編號：RZ-LZ
產品名稱：RZ-LZ-玻璃管轉子流量計
產品類別：玻璃管轉子流量計
一.RZ-RZ-LZ-玻璃管轉子流量計概述：
玻璃轉子流量計是一種用來測量流體（液體或氣體）流量的過程檢測儀表。
本玻璃轉子流量計采用德國VDI/VDE3513標準和國家JB/T9255標準。德國標準制造的流量計，與國內同類產品相比，具有測量精度高、互換性能好、流量范圍寬、連接方式多、安裝維修方便等優點。同時還可以根據不同流體的溫度、壓力、密度、粘度等物理量，為用戶提供不同流體，不同粘度，不同狀態的流量標尺，解決了示值修正的問題。大大方便了用戶。
二.RZ-RZ-LZ-玻璃管轉子流量計原理:
玻璃轉子流量計是一種變面積式的流量計。它主要由一根自下而上擴大的錐形玻璃管和一只可以隨流量大小上下移動的浮子組成，當流體自下而上流經錐管時，流體動能在浮子上升產生的升力和流體的浮力是浮子上升。由于錐管內壁與浮子之間的環形流通面積增大，流體動能在浮子上產生的升力隨之下降。當升力與浮力之和等于浮子自身重力時，浮子處于平衡狀態，穩定在某一高度上。該高度位置上的刻度指示流過流量計的流量值。
三.RZ-LZ玻璃管轉子流量計的技術參數
|
公稱通徑 DN （mm） |
型 號 | 范圍度 | 測量范圍 |
錐管長度 （mm） |
精確度等級 | 允許被測流體狀況 | |||
| 水，20℃ |
空氣，20℃， 1.01325×105Pa |
LZB/LZJ |
LZB-( )F LZJ-( )F |
溫度（℃） | 壓力（MPa） | ||||
| 4 |
LZB-4 LZB-4F |
1~10L/h 1.6~16L/h 2.5~25L/h |
16~160L/h 25~250L/h 40~400L/h |
100 | 2.5 | 2.5;4 | -20~+120 | ||
| 6 |
LZJ-6 LZJ-6F |
2.5~25L/h 4~40L/h 6~60L/h |
40~400L/h 60~600L/h 100~1000L/h |
2.5 | 2.5;4 | -20~+120 | ≤1 | ||
| 10 |
LZJ-10 LZJ-10F |
6~60L/h 10~100L/h 16~160L/h |
100~1000L/h 160~1600L/h 250~2500L/h |
160 | -20~+120 | ≤1 | |||
| 15 |
LZB-15 LZB-15F |
16~160L/h 25~250L/h 40~400L/h |
0.25~2.5m3/h 0.4~4m3/h 0.6~6m3/h |
350 | 2.5 | 2.5 | -20~+120 | ≤0.6 | |
| 25 |
LZB-25 LZB-25F |
40~400L/h 60~600L/h 100~1000L/h |
1~10m3/h 1.6~16m3/h 2.5~25m3/h |
1.5 | 2.5 | -20~+120 | ≤0.6 | ||
| 40 |
LZB-40 LZB-40F |
160~1600L/h 250~2500L/h |
4~40m3/h 6~60m3/h |
430 | 2.5 | -20~+120 | ≤0.6 | ||
| 50 |
LZB-50 LZB-50F |
0.4~4m3/h 0.6~6m3/h |
10~100m3/h 16~160m3/h |
450 | 1.5 | 2.5 | -20~+120 | ≤0.6 | |
| 80 |
LZB-80 LZB-80F |
1~10m3/h 1.6~16m3/h 5~25m3/h |
50~250m3/h 80~400m3/h |
500 | 2.5 | -20~+120 | ≤0.4 | ||
| 100 |
LZB-100 LZB-100F |
5~25m3/h 8~40m3/h 12~60m3/h |
120~600m3/h 200~1000m3/h |
2.5 | -20~+120 | ≤0.4 | |||
| 注：液體流量的大測量范圍，可安用戶需要，擴大到90m3/h | |||||||||
.RZ-RZ-LZ玻璃管轉子流量計技術參數
| 測量范圍 |
水（20℃）10-1000000L/h 空氣（101325Pa、20℃)0.3-220Lm3/h |
| 范圍度 | 10： |
| 準確度、等級 | 1.0；1.6 |
| 錐管 | 長度：300mm |
| 標尺 | 毫米標尺及流量標尺 |
| 被測流體狀況 |
壓力：DN15-DN25:1.0MPaDN40:0.9MPaDN50:0.7MPa 溫度；-20℃~120℃ |
